میزان وضوح (Resolution)

فدایی  ۱۳۸۷/۱۱/۰۱

میزان وضوح تصویر بر اساس تعداد پیکسل های تشکیل دهنده آن ،تعیین می شود.تصویری با وضوح 5  مگاپیکسل ،حدودا از 2500 پیکسل در عرض و 1920 پیکسل در طول تشکیل شده و مقدار وضوح آن 4.915,200 Pixels  می باشد(حدودا همان 5 میلیون پیکسل).اگر امکان تغییر رزولوشن در دوربین وجود داشته باشد، هر چقدر با رزولوشن بالاتر عکاسی کنیم تصاویر ثبت شده فضای بیشتری از کارت حافظه دوربین اشغال خواهد شد.

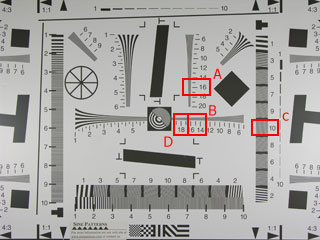

Resolution Chart

نقشه ای که در زیر مشاهده می کنید،  بخوبی توانسته میزان رزولوشن را در سطوح عمودی و افقی و همچنین نحوه کارایی سنسور را در شرایط نوری مختلف با فرکانسهای گوناگون نشان دهد.همچنین می توان از این نقشه به عنوان مرجع مناسبی برای مقایسه رزولوشن (قدرت وضوح) دوربین های مختلف استفاده کرد.



.



برش ب





برش الف

به تعداد خطوط عمودی که به موازات  محور x  ها قرار دارند و در واقع پهنای تصویر را تشکیل می دهند Horizintal LPH  گفته می شود.

در برش" الف"،  9 خط سیاه و 8 خط سفید و به عبارتی 17 خط نشان داده شده است، در اینجا شما بخوبی مشاهده  می کنید که این  17 خط در ردیف"16" آنقدر نزدیک به یکدیگر قرار گرفته اند که به سختی قابل تشخیص می باشند،که این 17 خط عرض 26 پیکسل را پر کرده اند.از آنجایی که الگوی فوق از2,448  پیکسل در طول تشکیل شده، این تعداد از خطوط افقی، در ارتفاع هر پیکسل  ، مقدار 2,448/26*17  یا LPH   1/600 را پوشش داده است.در نقشه فوق میزان ارزش ردیف "16" برابر است با 1,600 خط در بلندای هر تصویر(LPH)

به تعداد خطوط افقی که در موازات  محور  y ها  قرار دارند و در واقع بلندی تصویر را تعیین می کنند Vertical LHP  گفته می شود .در برش "ب" نمونه ای از  vertical LHP  نشان داده شده است که مقدار آن حدودا 1,500 LHP  می باشد.

با توجه به هماهنگ شدن میزان وضوح با بلندای تصویر ،این امکان به شما داده می شود تا نتایج حاصله از دوربین با نسبت زوایای مختلف براحتی قابل مقایسه خواهد بود .

زمانی که ما بلندای تصویر را در حالت نرمال تنظیم کردیم،دوربین قادر خواهد بود تا تعداد دقیق خطوط عمودی تصویر را بر اساس بلندای تصویر محاسبه کند.با توجه به تعداد خطوط عمودی که بصورت دقیق تعیین شده،دوربین قادر خواهد بود تا آنها را در موازات محور عرضی و هماهنگ با LPH  افقی و بر اساس ضریبی از نسبت طول به عرض تصویر تعیین کند.برای مثال : 1/600 * 1.333 =2,333  این رابطه در حالتی برقرار است که نسبت طول به عرض دوربین 4:3  باشد.

شما به راحتی  متوجه خواهید شد که وضوح تصویر درحالت 2,133 * 1,500  یا  3,200,00   بسیار پایین تر از  8,000,000 (3,264 * 2,448)  می باشد.زمانی سنسور با فیلتر رنگی داده ها را ذخیره می کند باید دخل و تصرفی در آنها صورت دهد.محدودیت هایی که  سنسورهای کوچک در دریافت نور مورد لزوم برای خلق تصویری با شفافیت و وضوح بالا دارند عاملی موثر در تعیین Resolution  می باشند.

نمودار رزولوشن: خطوط  LPH  با زاویه 5 درجه

.



.

نمودار رزولوشن: خطوط LPH  مطلق و از رده خارج شده

.
